CNS 8644 細部規範說明 —— 屋頂與陽台應用

懶人包：如何選擇最適合的防水塗料？
選擇防水塗料時，除了「符合 CNS 8644 標準」，還要考慮材料的體系與特性！不同材質各有優缺點，選擇時請留意以下重點：
✅ 高強度型聚氨酯（含聚脲）——抗拉強度與撕裂強度最佳，適合橋梁、工業建築等高機械強度需求。但伸長率較低，不適合大幅度形變的環境。
✅ 高延展型聚氨酯（PU）——兼具伸長率與耐久性，適合屋頂、防震建築，能適應溫度變化與結構位移。
✅ 瀝青——適合靜態防水（如屋頂防水），但撕裂強度低，不適合受高應力或需要走動的環境。
✅ 丙烯酸（含彈性水泥）——適合建築外牆防水，但耐酸鹼性較弱，長期使用可能影響耐久度。

🚨 施工注意事項
📌 選材時，確認符合 CNS 8644 的體系與標準，避免誤選不適合的塗料。
📌 可考慮不同材料搭配使用，如高延展型聚氨酯搭配高強度型聚氨酯（含聚脲），達到物性互補、延長防水層壽命。但需注意不同材料之間的附著強度與相容性。
📌 想要一支材料兼具所有防水材料體系的最高標準及優點(含高強度型聚氨酯的高物性與耐候性、瀝青體系的伸長率與耐熱性)？CPU-49-WP101I-A/B 是你的最佳選擇！

不想研究技術細節？掌握這幾個關鍵點，就能快速挑選最適合的防水塗料，確保施工品質與長期耐久性！

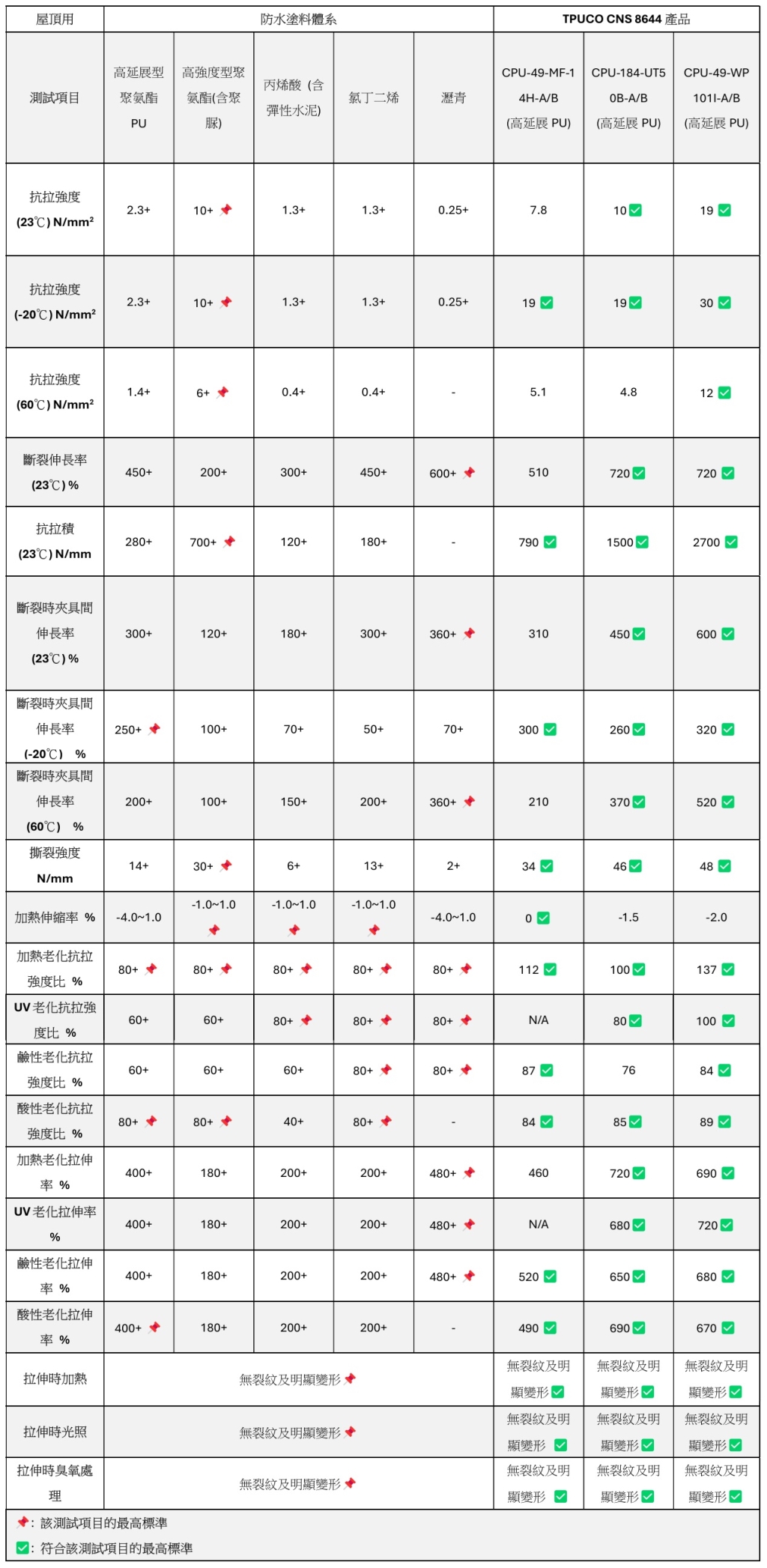

以下為CNS 8644針對屋頂用防水塗料的物性要求數據表格與分析:
📌: 該測試項目的最高標準
✅: 符合該測試項目的最高標準

從表格中可以看出，CNS 8644 針對不同防水塗料體系設立了不同的標準。例如，高強度型聚氨酯的常溫抗拉強度要求為 10+ N/mm²，而瀝青僅需 0.25 N/mm²。這是因為各種材料的物性特性不同，因此在選擇時需特別注意。

抗拉強度
- **高強度型聚氨酯（含聚脲）**具備最佳抗拉強度，在 **常溫（10+ N/mm²）及低溫（-20℃）**條件下仍保持穩定性能。
- 高延展型聚氨酯（PU）次之，擁有適中的抗拉強度（2.3+ N/mm²），適合應對建築結構位移。
- 瀝青的抗拉強度最低，適用於靜態防水層，但不適合應對受力變化較大的環境。
斷裂伸長率
- 瀝青與高延展型聚氨酯（PU）伸長率最高（600% 和 450%），適合應對大幅度位移與結構變形的需求。
- 高強度型聚氨酯（含聚脲）伸長率較低（200%），更適用於高強度承載環境。
撕裂強度
- 高強度型聚氨酯（含聚脲）撕裂強度最高（30+ N/mm），適合高機械耐受性的應用。
- 瀝青撕裂強度最低（2+ N/mm），適合靜態防水，但不適用於高應力環境。
加熱伸縮率
- 各類材料加熱後的尺寸變化均在可接受範圍內（±1~4%），其中高強度型聚氨酯、丙烯酸及氯丁二烯變形最小（±1%），適合溫差變化大的環境。
老化後性能
- 加熱老化後抗拉強度比維持在 80% 以上，代表所有材料在高溫環境下能維持基本的強度。
- 鹼性老化測試顯示氯丁二烯與瀝青（80%）體系塗料表現較佳，而丙烯酸（含彈性水泥）體系下降幅度較大（60%），可能影響長期耐久性。
- 酸性老化影響更顯著，尤其是瀝青及丙烯酸（含彈性水泥）（40%），顯示其耐酸性較弱。
伸長時老化
- 所有材料在加熱、光照及臭氧處理後均無裂紋及明顯變形，顯示防水層具備良好的耐久性。

結論與應用建議

高強度型聚氨酯（含聚脲）適合高機械強度需求的環境，但伸長率較低。
高延展型聚氨酯（PU）適合建築結構有位移的環境（如防震），兼具伸長率與耐久性。
瀝青適合靜態防水需求，如屋頂防水，但不適合高應力應用。
丙烯酸（含彈性水泥）適合一般建築外牆防水，但耐化學性能相對較弱。

施工注意事項

CNS 8644 時，應確認所使用的材料體系與標準，避免誤解。
(例如：高延展型聚氨酯 PU 中塗搭配高強度型聚氨酯聚脲面塗)，以達到物性互補，延長防水層壽命。但需注意不同材料間的附著力。
CNS 8644各項物性的最高標準，(含「高強度型聚氨酯的抗拉強度、撕裂強度、耐候性」及「瀝青體系的伸長率與耐熱性」)，可選用 CPU-49-WP101I-A/B。

[以上分享內容綜合國際學術文獻、內部實驗數據及市場實際使用實績，因此各廠商特殊配方與工法所導致的結果差異不在此範疇內。]

如果您有任何疑問或特級防水材料的需求，歡迎聯繫我們：
📞 電話：+886 2229 91666
📧 電子郵件：pu@taiwanpu.com

相關產品:
https://www.taiwanpu.com/tw/product/Fast-drying-polyurethane-coating

TOP
